“厲害了！1+1”丨如此輕松測導線，就用測量機器人聯合“導線助手Pro”軟件

2023-06-21 熱度：2074 ℃

在精密控制測量和變形監測項目中，由于要求的精度較高，因此不能采用常規的測量點坐標的方式進行，而必須按照多測回測角的模式對測量點進行多個測回的全圓觀測，并且在測量過程中還需要對角度和距離進行各種限差的檢核，以確保測量的精度。

項目背景

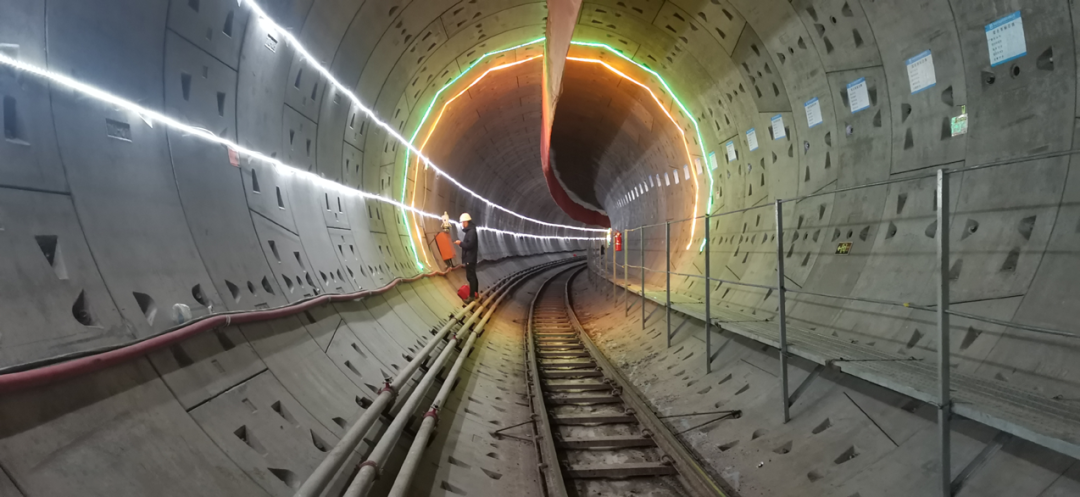

在長春市城市軌道交通6號線工程的某個工地上，客戶使用中緯測量機器人，搭配“導線助手Pro”軟件，可實現快速?gòu)?fù)測全線的洞內控制網，較之前的觀測方式具有很大的效率提升。

實施方案

中緯測量機器人搭配“導線助手Pro”軟件，使用多測回測角、全圓觀測或其他觀測模式對多個觀測目標進行學習測量，完成目標點的學習測量后，儀器會自動進行多個目標多測回觀測。

測量結束后，還會根據規范要求，對角度、距離等各項限差自動進行判別，一旦超限，就會自動進行重測。測量數據輸出到測量員平差軟件后，還可按照規范要求的格式生成數據報表。

作業流程

儀器架設到某一導線點上，對中整平后，儀器與軟件連接。

手動操作儀器，瞄準要觀測的導線點，進行學習測量。

學測完成后，點擊【開始】，儀器即可開始進行測角測距操作。

觀測過程中，軟件會實時語音播報當前觀測目標與操作內容，并會根據規范要求對角度、距離等各項限差自動進行判別，一旦超限自動進行重測。

當前測站所有測回觀測完成后，搬站到下一導線點開始進行觀測。

成果展示

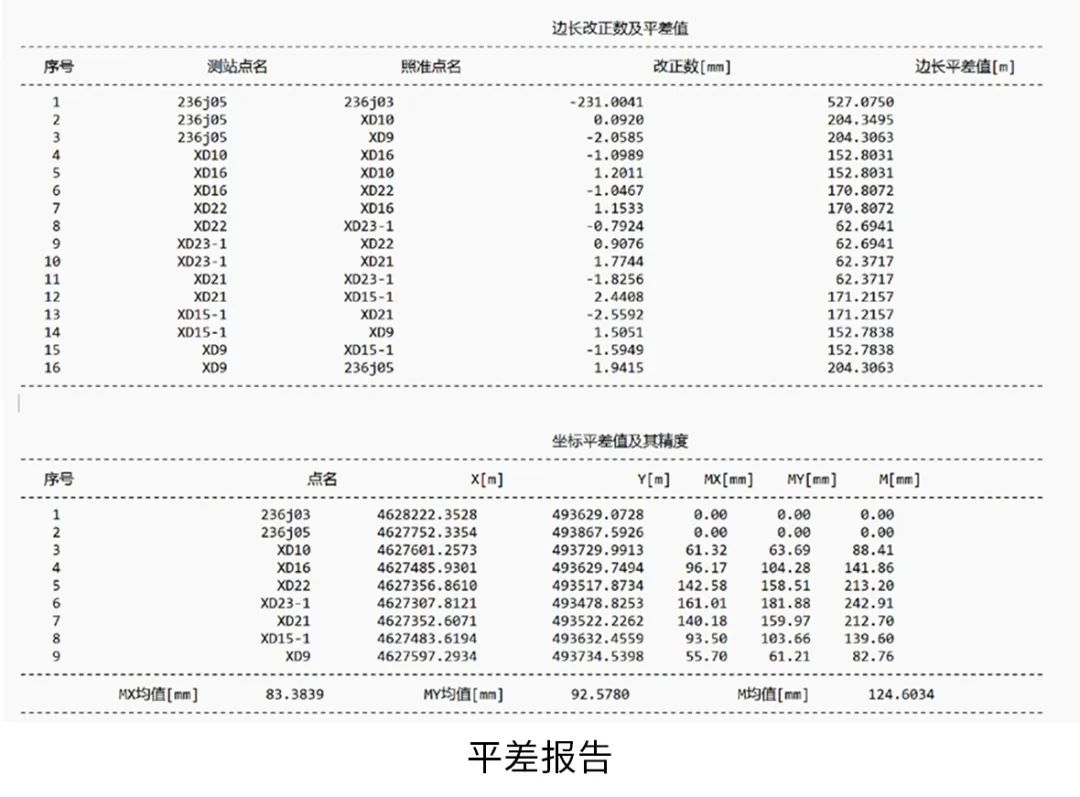

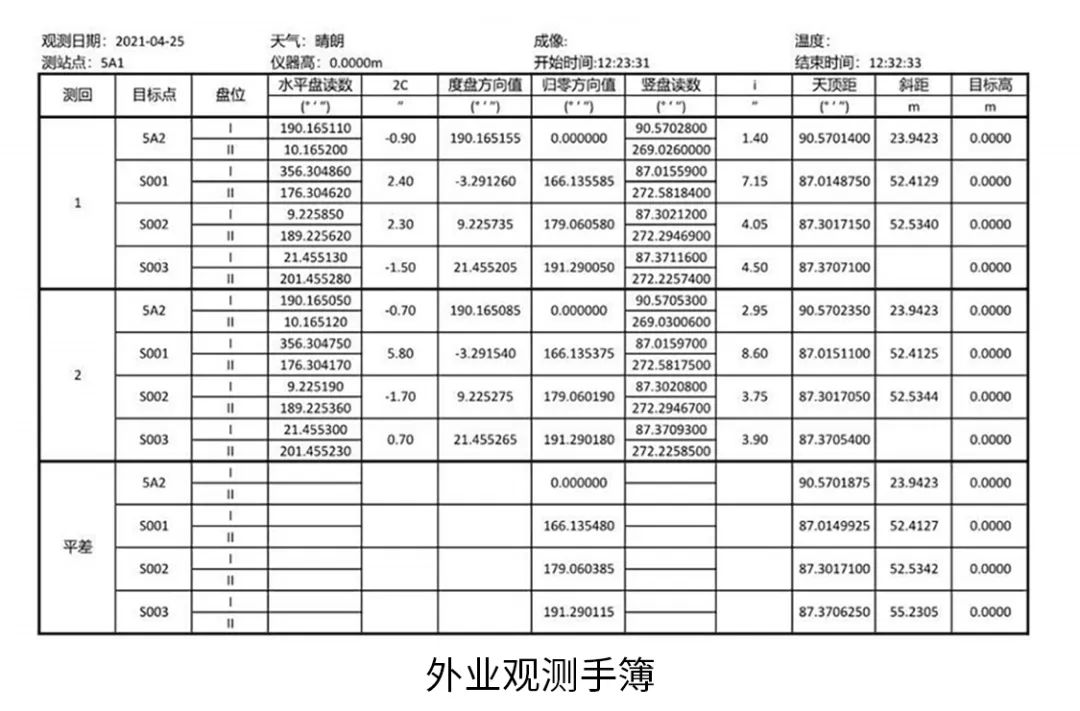

中緯測量機器人搭配“導線助手Pro”的自動導線觀測功能，可以實現快速觀測導線目標，單站平均花費2.5分鐘就可完成觀測，觀測結果符合國家規范與各標準。觀測完成后，還可以生成規范格式的外業觀測手簿，觀測數據也可以一鍵導入平差軟件進行平差并輸出平差結果。
